**Code** : MO-NET-003 | **Version** : 1.1 | **Date** : 26 juin 2026 | **Auteur** : C. Legrand
:inbox_tray: [Télécharger le PDF](/_assets/custom/pdf/MO-NET-003.pdf)
MO-NET-003 -- Gestion des VLANs sur switches Aruba Instant On 1930
1. Objet
Ce mode opératoire décrit la procédure de création, de configuration et d'affectation des VLANs sur les switches Aruba Instant On 1930 de l'infrastructure BTS SIO du lycée Jean Lurçat. Il couvre l'accès à l'interface web d'administration, la création d'un VLAN, l'affectation des ports en mode access ou trunk, ainsi que la configuration des liaisons inter-switches et vers le pare-feu OPNsense.
L'état initial du parc est le suivant : les six switches sont configurés avec un seul VLAN (VLAN 1, Default), l'ensemble des ports étant en mode untagged sur ce VLAN. La segmentation du réseau en VLANs constitue un préalable au routage inter-VLAN documenté dans le MO-NET-004.
2. Champ d'application
| Élément | Détail |
|---|---|
| Public | Administrateurs infrastructure BTS SIO |
| Équipements | 6 switches Aruba Instant On 1930 (24 ports) |
| Protocole | HTTPS (serveur web GoAhead intégré) |
| Authentification | Compte admin local (gestionnaire de mots de passe) |
| Durée estimée | 20-30 minutes par switch |
Inventaire des switches
| Modèle | Référence | Adresse IP | Firmware |
|---|---|---|---|
| 1930 24G PoE 195W | JL683B | 10.0.112.221 |
2.8.0.0 |
| 1930 24G | JL682A | 10.0.112.222 |
2.8.0.0 |
| 1930 24G | JL682A | 10.0.112.223 |
2.6.0.0 |
| 1930 24G PoE 195W | JL683B | 10.0.112.224 |
2.8.0.0 |
| 1930 24G PoE 195W | JL683B | 10.0.112.225 |
2.8.0.0 |
| 1930 24G | JL682A | 10.0.112.226 |
2.9.0.0 |
3. Prérequis
- Accès réseau au switch cible :
https://10.0.112.22x(RJ45 sur site ou VPN WireGuard) - Identifiants du compte
adminlocal (gestionnaire de mots de passe de l'équipe) - Plan d'adressage VLAN valide : identifiant numérique, nom, ports concernés
- Savoir quel port physique est relié au pare-feu OPNsense et lesquels assurent les liaisons inter-switches
- Navigateur web récent (le certificat auto-signé devra être accepté)
**Risque de perte d'accès :** une erreur de configuration VLAN peut entraîner la perte immédiate de l'accès réseau au switch. Avant toute modification, identifier le port par lequel on est connecté et s'assurer qu'il restera sur le VLAN de gestion (VLAN 1). En cas de perte d'accès, un *reset* physique du switch sera nécessaire.
4. Procédure
4.1 Connexion à l'interface d'administration
Étape 1 -- Se connecter à l'interface web du switch
Ouvrir un navigateur et accéder à l'adresse du switch cible :
https://10.0.112.221
Le navigateur affiche un avertissement de certificat (certificat auto-signé GoAhead). Accepter l'exception de sécurité pour poursuivre.
Sur la page de connexion, saisir :
- Username : admin
- Password : le mot de passe stocké dans le gestionnaire de mots de passe
Cliquer sur Log In. Le tableau de bord (Dashboard) s'affiche après authentification.

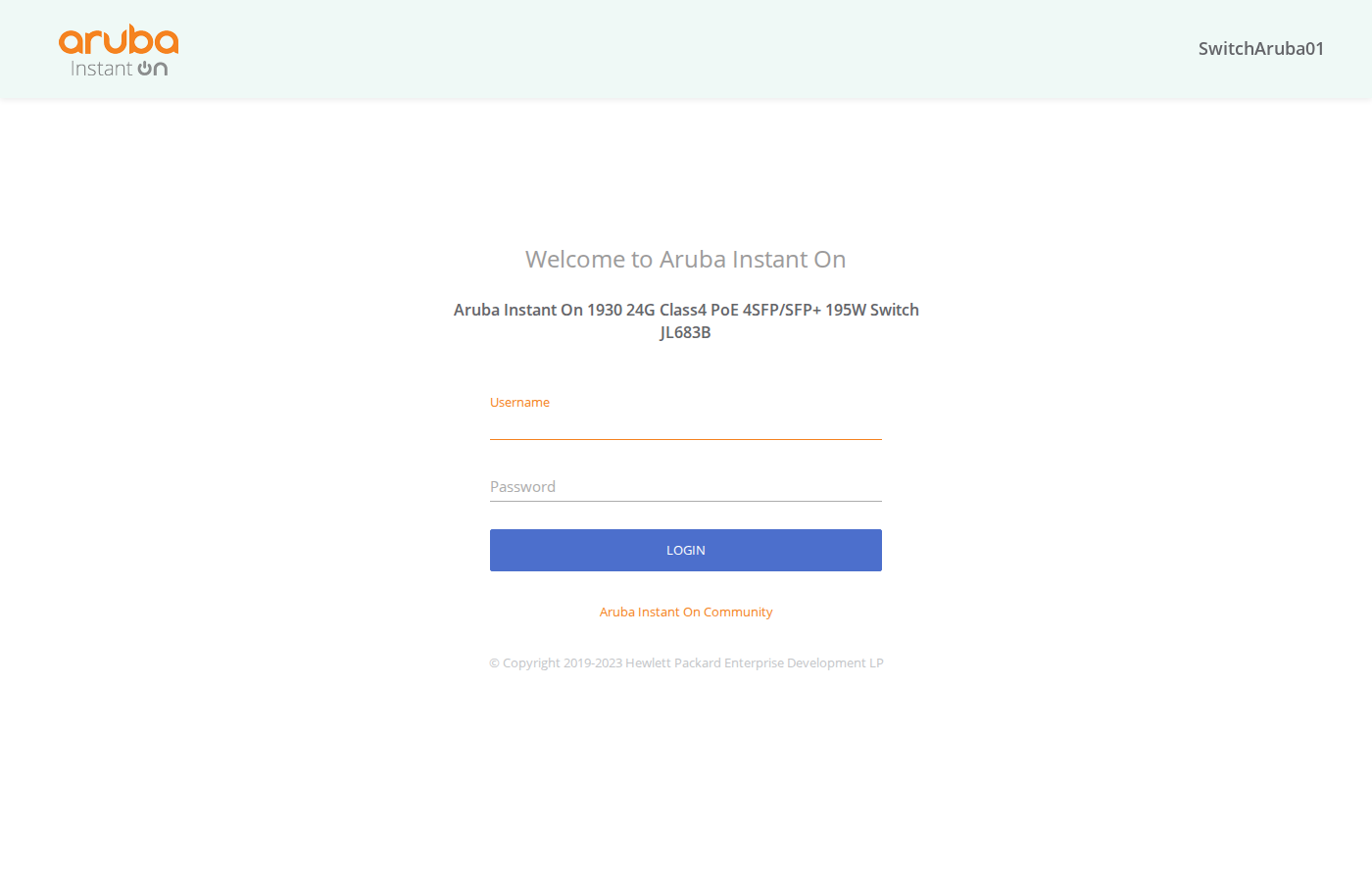

Page de connexion de l'interface web Aruba Instant On 1930

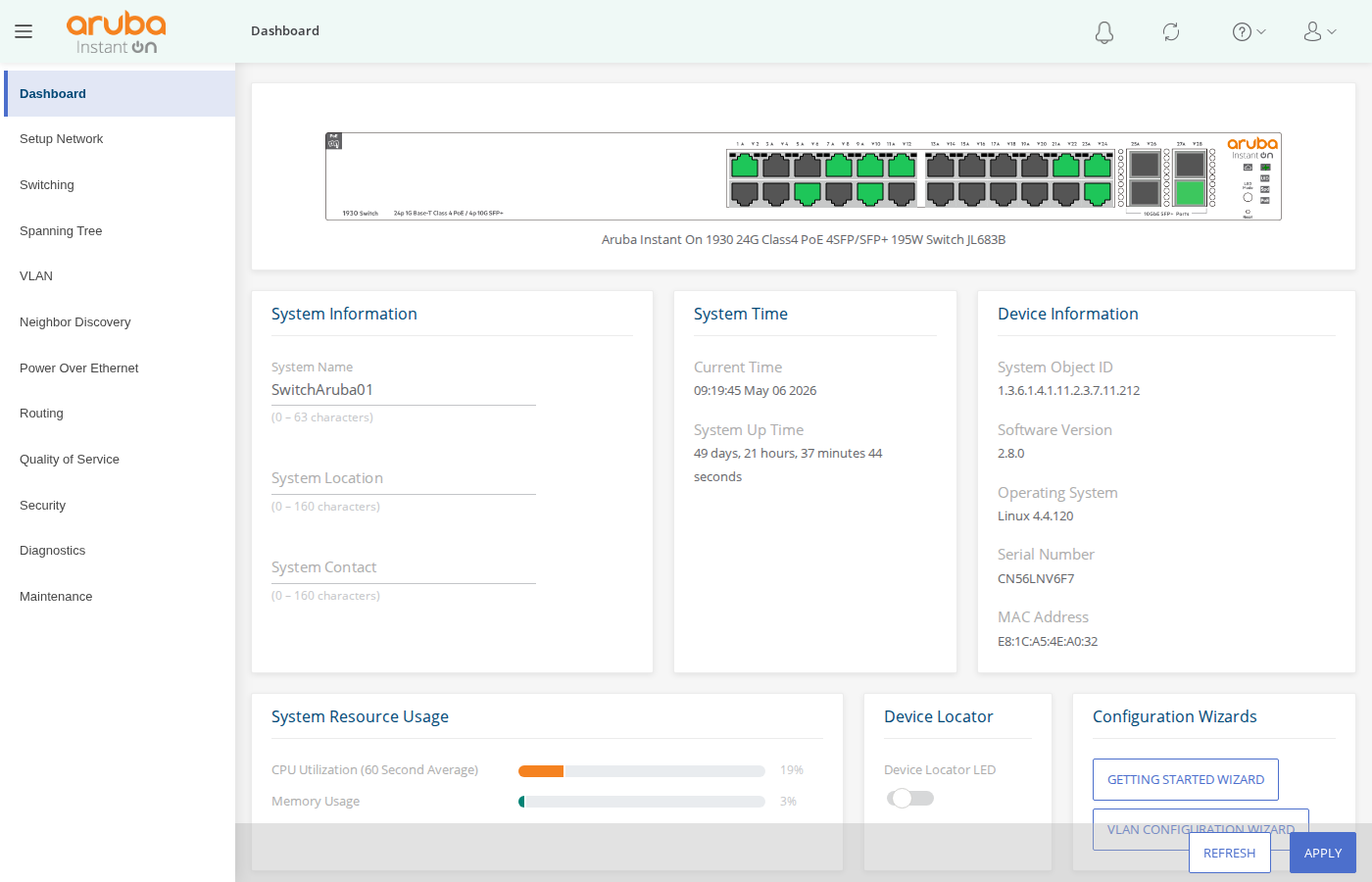

Tableau de bord après authentification
**Note :** les switches sont configurés en mode local (*not cloud-managed*). Toute la gestion se fait via l'interface web intégrée. Il n'est pas nécessaire de disposer d'un compte Aruba Central.
4.2 Accéder à la page de configuration VLAN
Étape 2 -- Naviguer vers la configuration VLAN
Dans le menu latéral gauche, déplier la section VLAN puis cliquer sur VLAN Configuration.
La page affiche : - La liste des VLANs existants (par défaut, seul le VLAN 1 Default est présent) - Le tableau d'appartenance des ports (VLAN Membership) : pour chaque port, l'état Tagged, Untagged ou Excluded

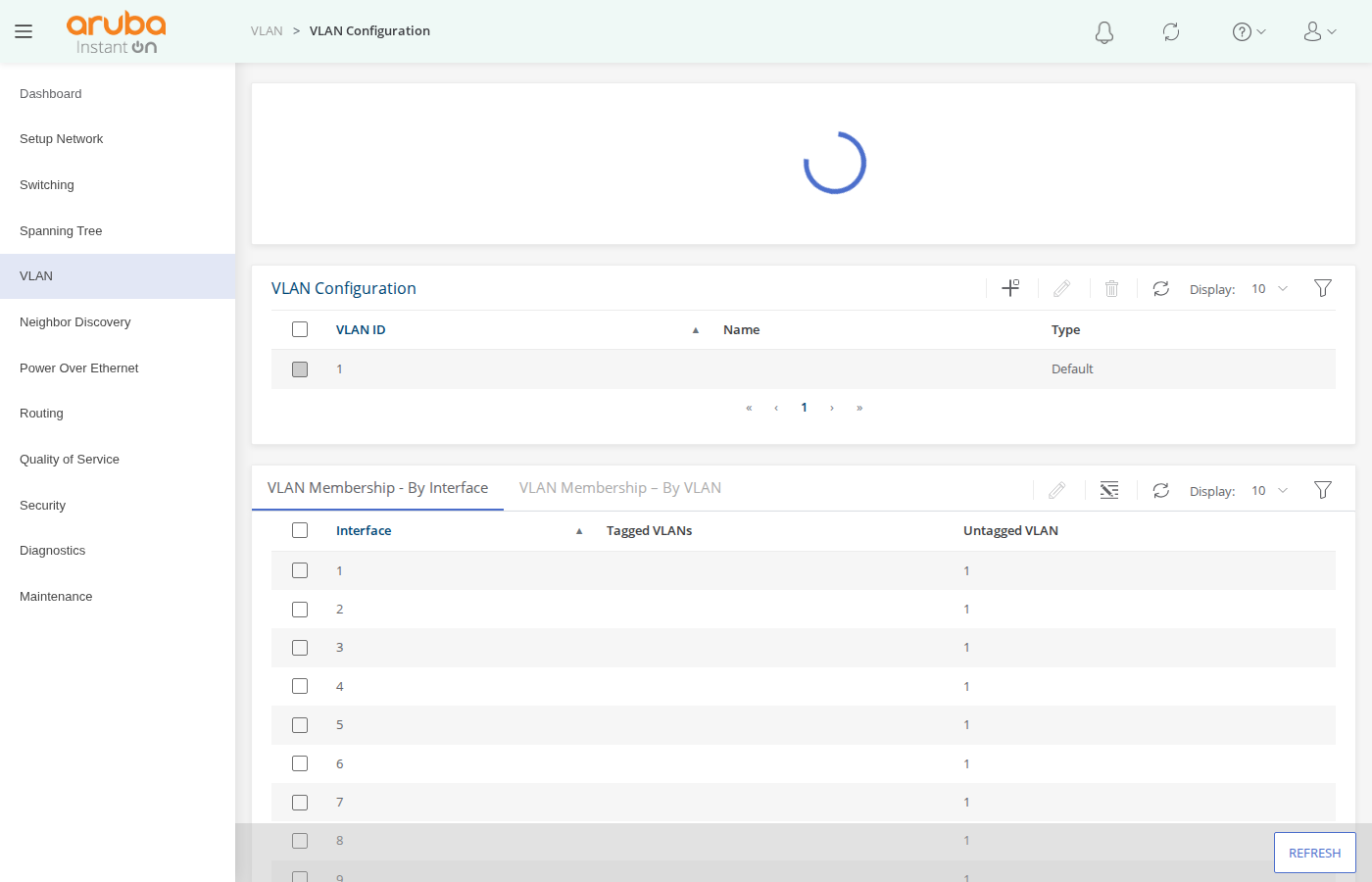

Page de configuration VLAN — état initial avec VLAN 1 uniquement
4.3 Créer un VLAN
Étape 3 -- Ajouter un nouveau VLAN
Depuis la page VLAN Configuration :
- Cliquer sur le bouton + (Add) situé au-dessus de la liste des VLANs
- Dans la boîte de dialogue qui apparaît, renseigner :
- VLAN ID : l'identifiant numérique du VLAN (ex.
100) - VLAN Name : un nom descriptif (ex.Serveurs) - Cliquer sur Apply pour valider la création
Boîte de dialogue d'ajout d'un nouveau VLAN
Le nouveau VLAN apparaît dans la liste. Par défaut, aucun port ne lui est affecté : tous les ports restent sur le VLAN 1.
**Note :** les identifiants VLAN valides vont de 2 à 4094. Le VLAN 1 est réservé (*Default*) et ne peut être supprimé. Privilégier un schéma cohérent : par exemple, 100 pour les serveurs, 200 pour les postes pédagogiques, 300 pour l'administration.
4.4 Affecter les ports au VLAN
Étape 4 -- Configurer les ports en mode access
Un port en mode access appartient à un seul VLAN et transporte le trafic sans marquage 802.1Q. C'est le mode utilisé pour connecter les postes de travail, les serveurs ou tout équipement terminal.
Depuis la page VLAN Configuration, dans la section VLAN Membership :
- Sélectionner le VLAN cible dans la liste (ex. VLAN 100 Serveurs)
- Pour chaque port à affecter : - Cliquer sur le port pour faire défiler les états : Tagged -> Untagged -> Excluded - Sélectionner Untagged (U) pour placer le port dans ce VLAN
- Cliquer sur Apply
Le port est automatiquement retiré du VLAN 1 en tant qu'Untagged : un port ne peut être Untagged que sur un seul VLAN à la fois.
Affectation des ports — états Tagged (T), Untagged (U), Excluded
**Attention :** ne pas retirer du VLAN 1 le port par lequel la connexion d'administration est établie. Si ce port est basculé sur un autre VLAN en *Untagged*, l'accès à l'interface web sera immédiatement perdu.
Étape 5 -- Configurer les ports en mode trunk
Un port trunk transporte plusieurs VLANs simultanément grâce au marquage 802.1Q. C'est le mode requis pour les liaisons inter-switches et pour la connexion vers le pare-feu OPNsense.
Depuis la page VLAN Configuration :
- Pour le port trunk, s'assurer que le VLAN 1 reste en Untagged (U) : c'est le VLAN natif (PVID)
- Pour chaque VLAN supplémentaire (ex. VLAN 100) : - Sélectionner le VLAN dans la liste - Régler le port trunk sur Tagged (T)
- Répéter pour tous les VLANs qui doivent traverser cette liaison
- Cliquer sur Apply
Port trunk : VLAN 1 Untagged, VLANs supplémentaires Tagged
Le port transporte désormais le VLAN 1 en natif (trames non marquées) et les VLANs ajoutés en tagged (trames marquées 802.1Q).
4.5 Configurer le trunk vers le pare-feu OPNsense
Étape 6 -- Configurer le port uplink vers OPNsense
Le port connecté au pare-feu OPNsense doit transporter l'ensemble des VLANs pour permettre le routage inter-VLAN. La configuration de l'interface OPNsense correspondante est décrite dans le MO-NET-004.
- Identifier le numéro du port physique relié au pare-feu
- Sur ce port : - VLAN 1 : Untagged (PVID, trafic de gestion) - Chaque VLAN créé (100, 200, 300, ...) : Tagged
- Cliquer sur Apply
4.6 Configurer les trunks inter-switches
Étape 7 -- Configurer les liaisons entre switches
Les ports reliant les switches entre eux doivent transporter tous les VLANs pour assurer la connectivité de bout en bout. La configuration doit être identique à chaque extrémité de la liaison.
Sur chaque port inter-switch : 1. VLAN 1 : Untagged (PVID) 2. Tous les VLANs créés : Tagged
Répéter cette opération sur les deux switches à chaque extrémité du câble, puis cliquer sur Apply sur chaque switch.

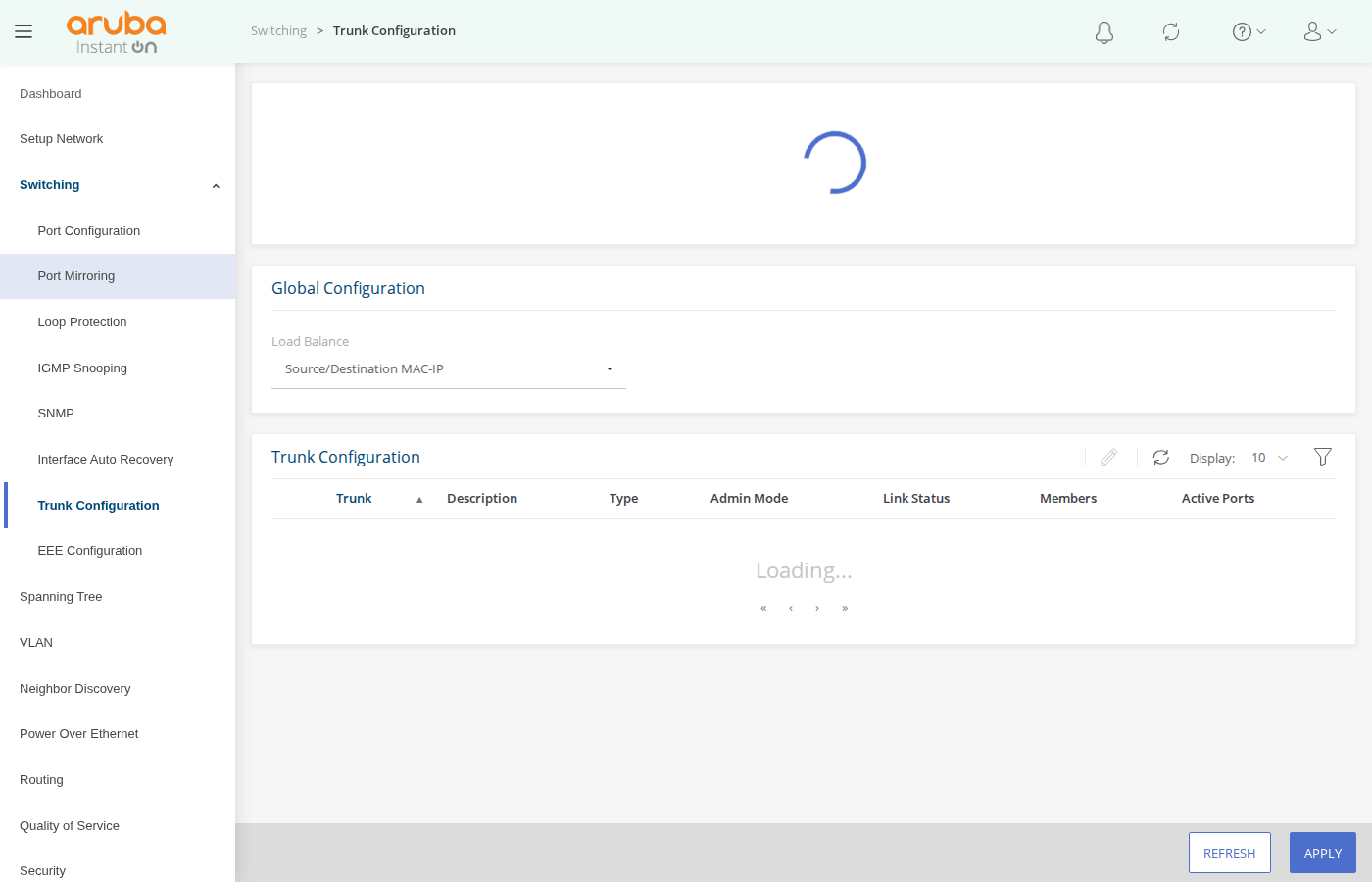

**Note :** l'interface Aruba utilise le terme *Trunk* dans deux contextes distincts. Le **VLAN trunk** (802.1Q) est un port qui transporte plusieurs VLANs avec marquage, configuré dans **VLAN Configuration** via les états *Tagged*/*Untagged*. Le **Link Aggregation (LAG)** est un regroupement de ports physiques, configuré dans **Trunk Configuration**. Ne pas confondre ces deux notions.
4.7 Sauvegarder la configuration
Étape 8 -- Sauvegarder la configuration en mémoire persistante
Après chaque modification, une bannière de notification apparaît en haut de l'interface pour signaler que la configuration en cours d'exécution (running-config) diffère de la configuration sauvegardée (startup-config).
- Cliquer sur le bouton Save Configuration dans la bannière de notification
- Attendre la confirmation : le message de notification disparaît une fois la sauvegarde terminée
**Sauvegarde obligatoire :** sans sauvegarde explicite, les modifications seront perdues au prochain redémarrage du switch. Vérifier systématiquement que la bannière de notification a disparu avant de passer au switch suivant.
5. Vérification
- [ ] Les VLANs apparaissent dans la liste VLAN Configuration avec le bon identifiant et le bon nom
- [ ] Le VLAN 1 (Default) est toujours présent et non modifié
- [ ] Les ports terminaux sont Untagged sur le VLAN cible et Excluded des autres VLANs
- [ ] Un équipement connecté à un port access obtient une adresse IP dans le bon sous-réseau (si DHCP configuré)
- [ ] Le port vers OPNsense est Untagged sur VLAN 1 et Tagged sur tous les autres VLANs
- [ ] Les ports inter-switches sont configurés de manière identique aux deux extrémités
- [ ] Le trafic tagged arrive correctement sur le pare-feu (vérifiable via
tcpdumpcôté OPNsense) - [ ] L'interface web de chaque switch reste accessible après les modifications
- [ ] Au moins un port par switch est Untagged sur le VLAN 1 (gestion)
- [ ] Les six switches ont la même liste de VLANs créés
- [ ] La configuration a été sauvegardée (startup-config) sur chaque switch
6. Dépannage
| Problème | Solution |
|---|---|
| Perte d'accès à l'interface web | Le port d'administration a été retiré du VLAN 1. Se reconnecter sur un port encore en VLAN 1. Si aucun port n'est accessible, maintenir Reset 5 secondes. |
| Un poste ne communique pas | Vérifier que le port est Untagged (pas Tagged) sur le VLAN du poste. |
| Trafic ne traverse pas la liaison inter-switches | Vérifier que le VLAN est Tagged sur le port trunk à chaque extrémité. |
| OPNsense ne voit pas le trafic d'un VLAN | Vérifier le VLAN Tagged sur le port uplink. Côté OPNsense : sous-interface et assignation. |
Interface différente sur le switch .223 |
Firmware 2.6.0.0 (les autres en 2.8+). Fonctionnalités identiques, menus différents. |
7. Voir aussi
- MO-NET-001 -- Vérification post-hardening OPNsense
- MO-NET-002 -- Mise à jour firmware OPNsense
- MO-NET-004 -- Routage inter-VLAN sur OPNsense (configuration côté pare-feu)
- MO-PLT-017 -- Inventaire réseau Netbox (référencement des VLANs et affectation des ports)
