**Code** : MO-NET-004 | **Version** : 1.1 | **Date** : 26 juin 2026 | **Auteur** : C. Legrand
:inbox_tray: [Télécharger le PDF](/_assets/custom/pdf/MO-NET-004.pdf)
MO-NET-004 -- Routage inter-VLAN et filtrage sur OPNsense
1. Objet
Ce mode opératoire décrit la procédure de création d'interfaces VLAN sur le pare-feu OPNsense, leur assignation, la configuration du routage inter-VLAN et la mise en place des règles de filtrage associées. Il s'inscrit dans la segmentation réseau de l'infrastructure BTS SIO du Lycée Jean Lurçat.
L'architecture retenue est de type router-on-a-stick : les sous-interfaces VLAN sont portées par l'interface physique LAN (bge0), qui assure à la fois le routage et le filtrage entre les différents segments. Le switch connecté au pare-feu transporte l'ensemble des VLANs sur un trunk 802.1Q.
La procédure utilise le VLAN 100 « Serveurs » (10.0.100.0/24) comme exemple fil conducteur, mais elle est reproductible pour tout VLAN supplémentaire.
2. Champ d'application
| Élément | Détail |
|---|---|
| Public | Administrateurs infrastructure BTS SIO |
| Système | Pare-feu OPNsense 26.1.5 (10.0.112.1, FreeBSD 14.3) |
| Protocole | HTTP (http://10.0.112.1) |
| Authentification | Compte administrateur nominatif |
| Durée estimée | 30-45 minutes par VLAN (hors tests bout en bout) |
Interfaces disponibles
| Interface | Rôle actuel | Adressage |
|---|---|---|
| bge0 (LAN) | Lien trunk vers le switch | 10.0.112.1/16 -> /24 après déploiement |
| bge1 (WAN) | Lien vers la box Orange | 192.168.1.69/24 |
| em0-em3 | Non utilisées | -- |
3. Prérequis
- Accès réseau au pare-feu :
http://10.0.112.1(câble RJ45 sur site ou tunnel VPN WireGuard) - Compte administrateur OPNsense (identifiants dans le gestionnaire de mots de passe)
- Plan d'adressage valide : identifiant VLAN, sous-réseau, passerelle
- Trunk 802.1Q configuré côté switch (cf. MO-NET-003)
- Accès physique à la console du pare-feu ou management hors-bande (iLO)
**Accès console indispensable :** avant toute modification de l'interface LAN ou des règles de filtrage, s'assurer de disposer d'un accès physique à la console. Une erreur d'adressage ou de filtrage peut rendre l'interface web inaccessible.
**Masque du LAN actuel :** le LAN est en `/16` (10.0.0.0/16). Le déploiement VLAN implique de réduire ce masque à `/24` (10.0.112.0/24). Cette opération **coupera l'accès à tout équipement hors du sous-réseau 10.0.112.0/24** tant que les VLANs et le routage ne seront pas en place.
4. Procédure
4.1 Connexion à l'interface web
Étape 1 -- Se connecter à OPNsense
Ouvrir un navigateur et accéder à http://10.0.112.1. Saisir les identifiants du compte administrateur nominatif et cliquer sur Se connecter. Le tableau de bord d'OPNsense s'affiche.

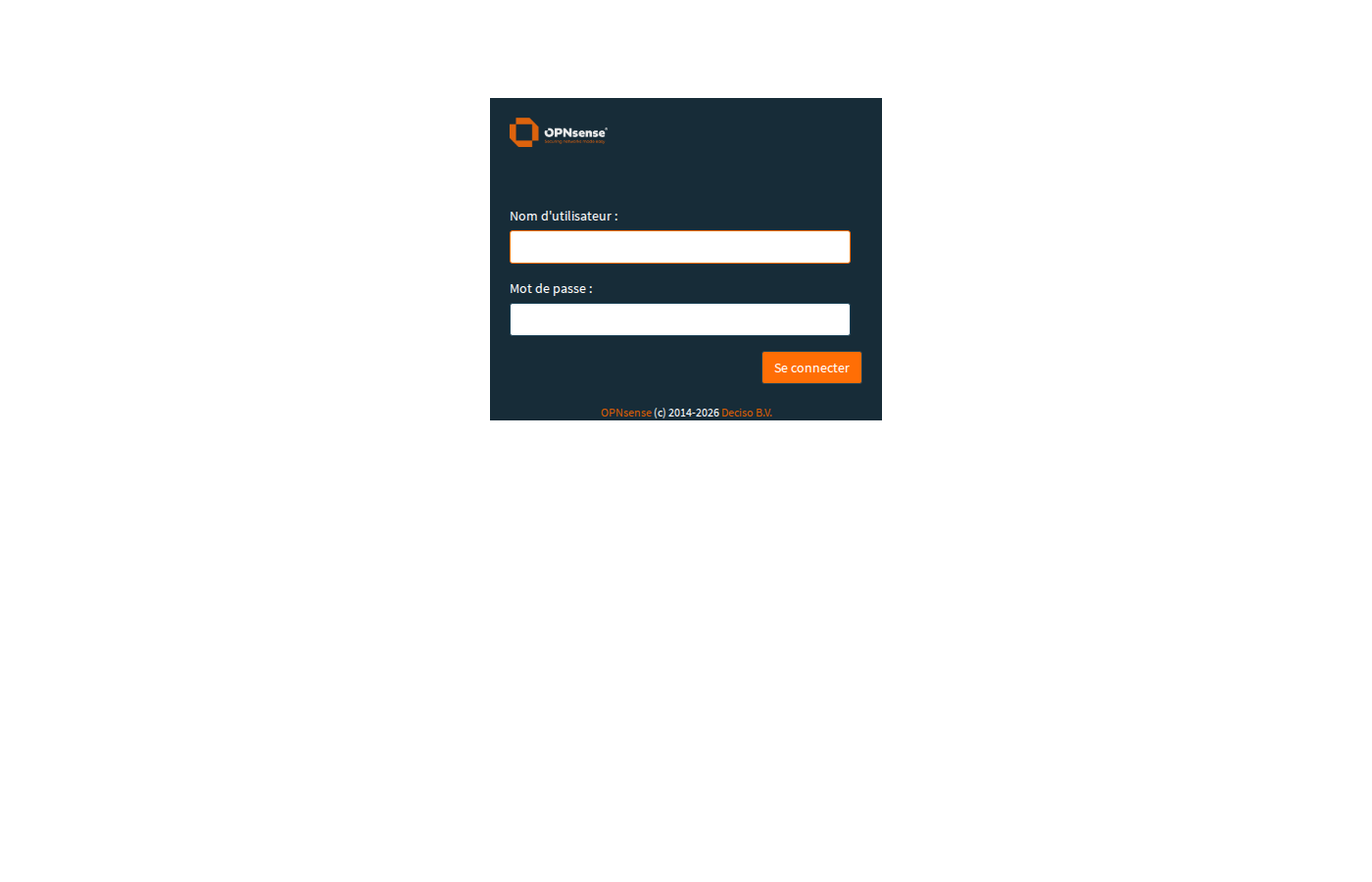

Page de connexion OPNsense

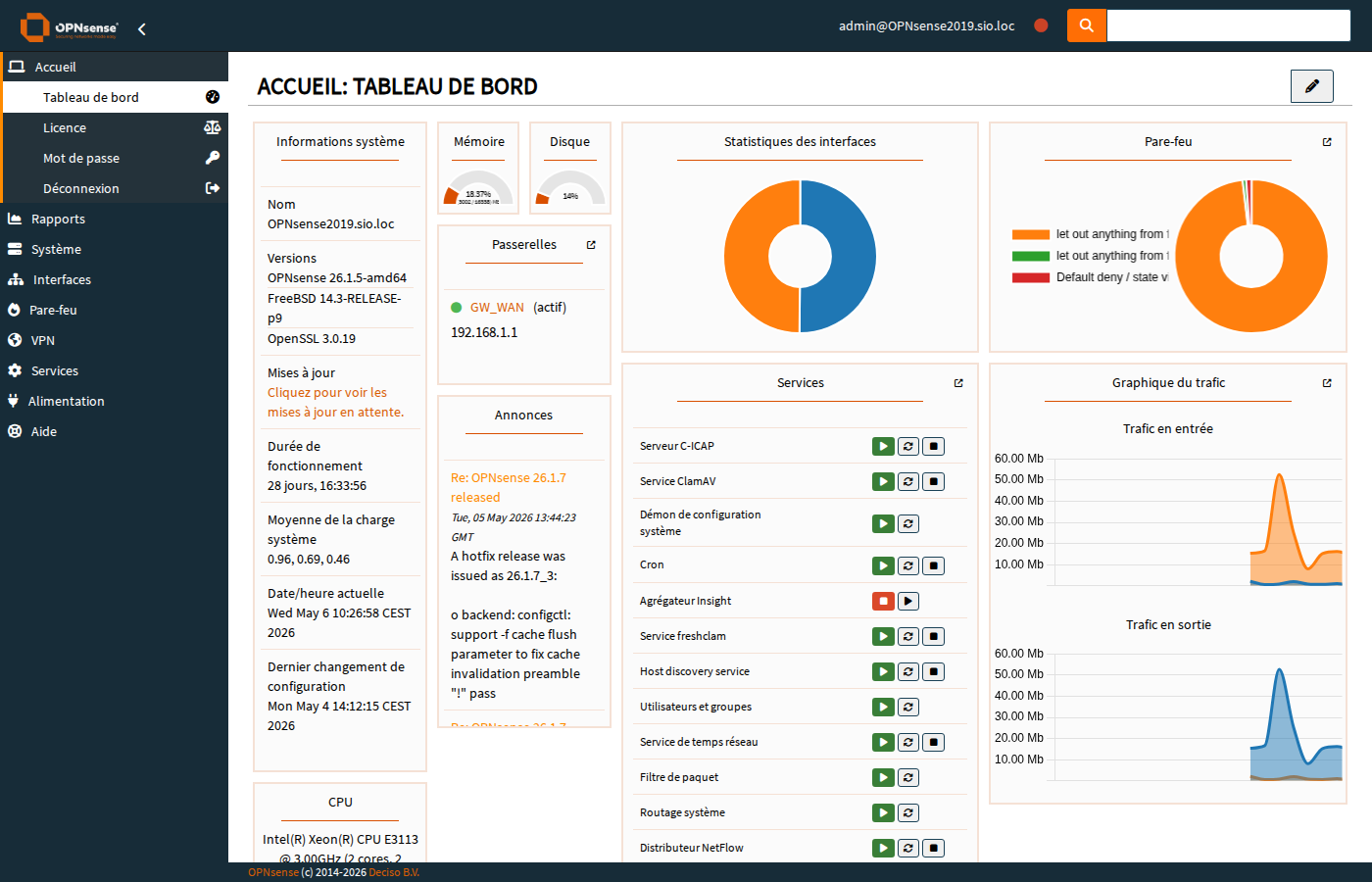

Tableau de bord OPNsense après authentification
4.2 Créer l'interface VLAN
Étape 2 -- Créer la sous-interface VLAN
- Naviguer vers Interfaces > Other Types > VLAN
- Cliquer sur + (ajouter)
- Renseigner :
- Parent :
bge0(LAN) - VLAN Tag :100- Description :VLAN100_Serveurs - Cliquer sur Save / Enregistrer

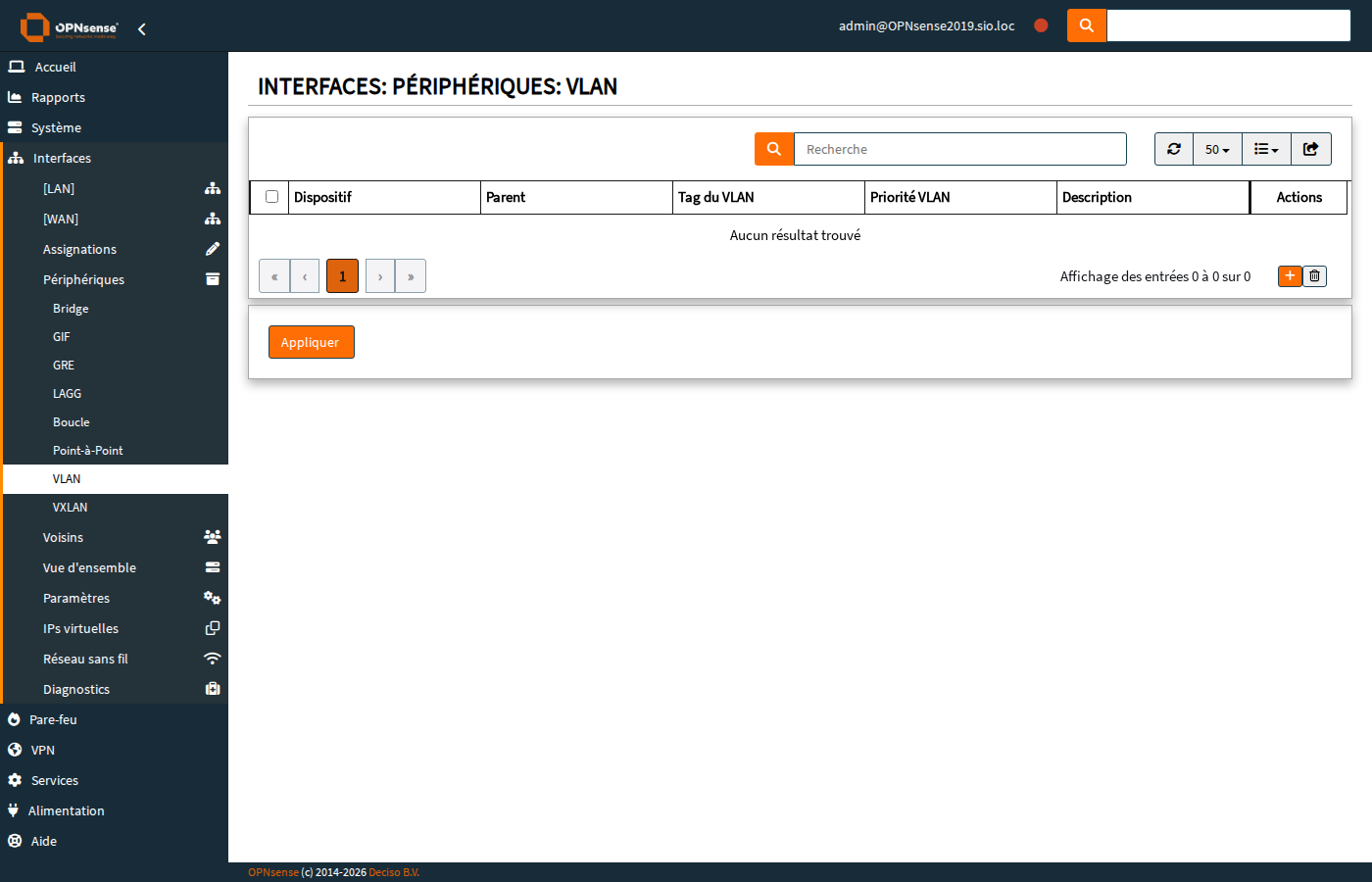

Liste des interfaces VLAN dans OPNsense

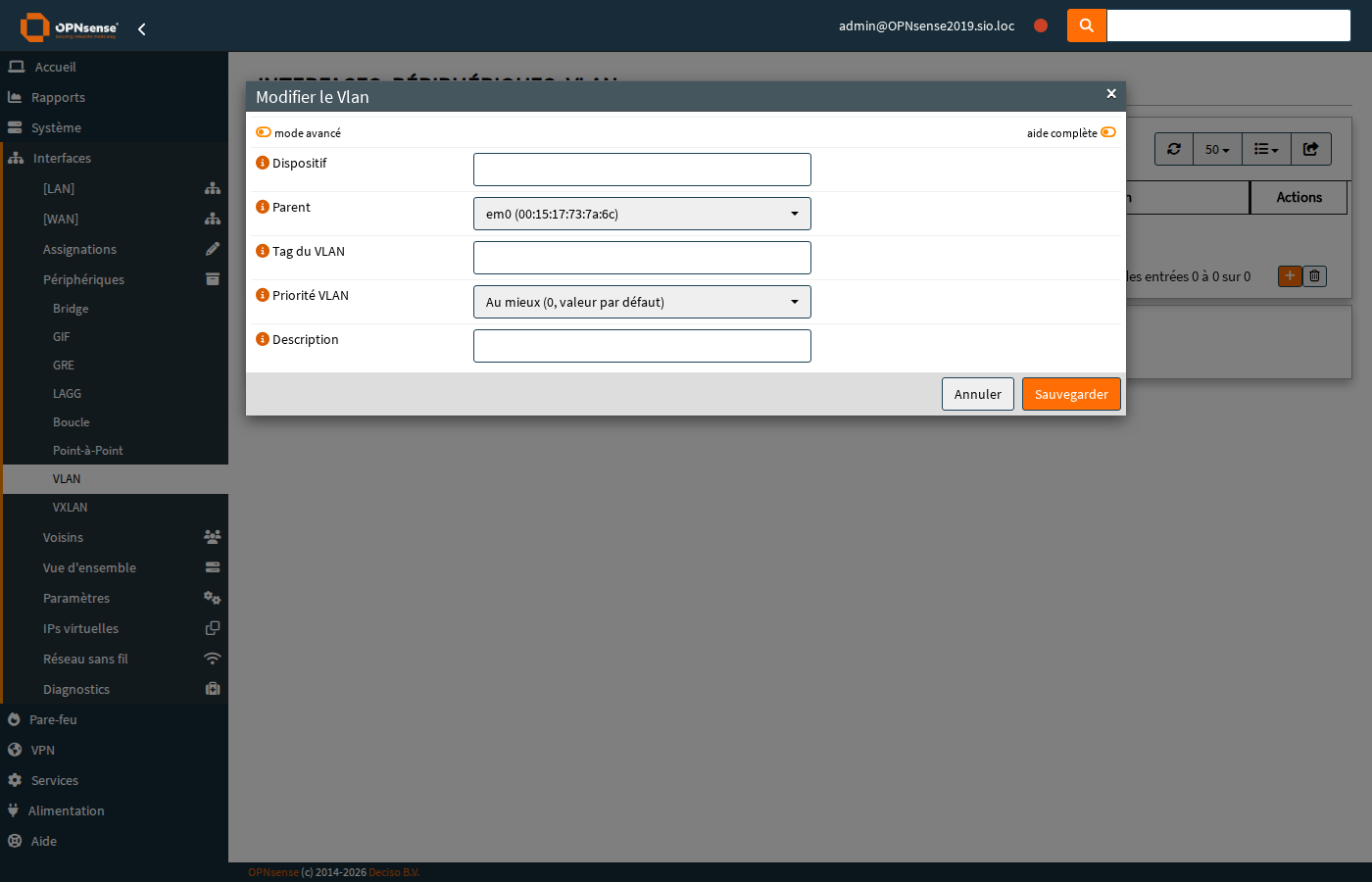

Formulaire de création d'une interface VLAN
La sous-interface VLAN est créée. Elle apparaît dans la liste des VLANs avec le tag et l'interface parente.
4.3 Assigner et configurer l'interface
Étape 3 -- Assigner l'interface
- Naviguer vers Interfaces > Assignments
- Dans la liste déroulante New Interface, sélectionner
vlan 100 on bge0 - Cliquer sur + pour ajouter
- Cliquer sur le nom de la nouvelle interface (ex. OPT1)

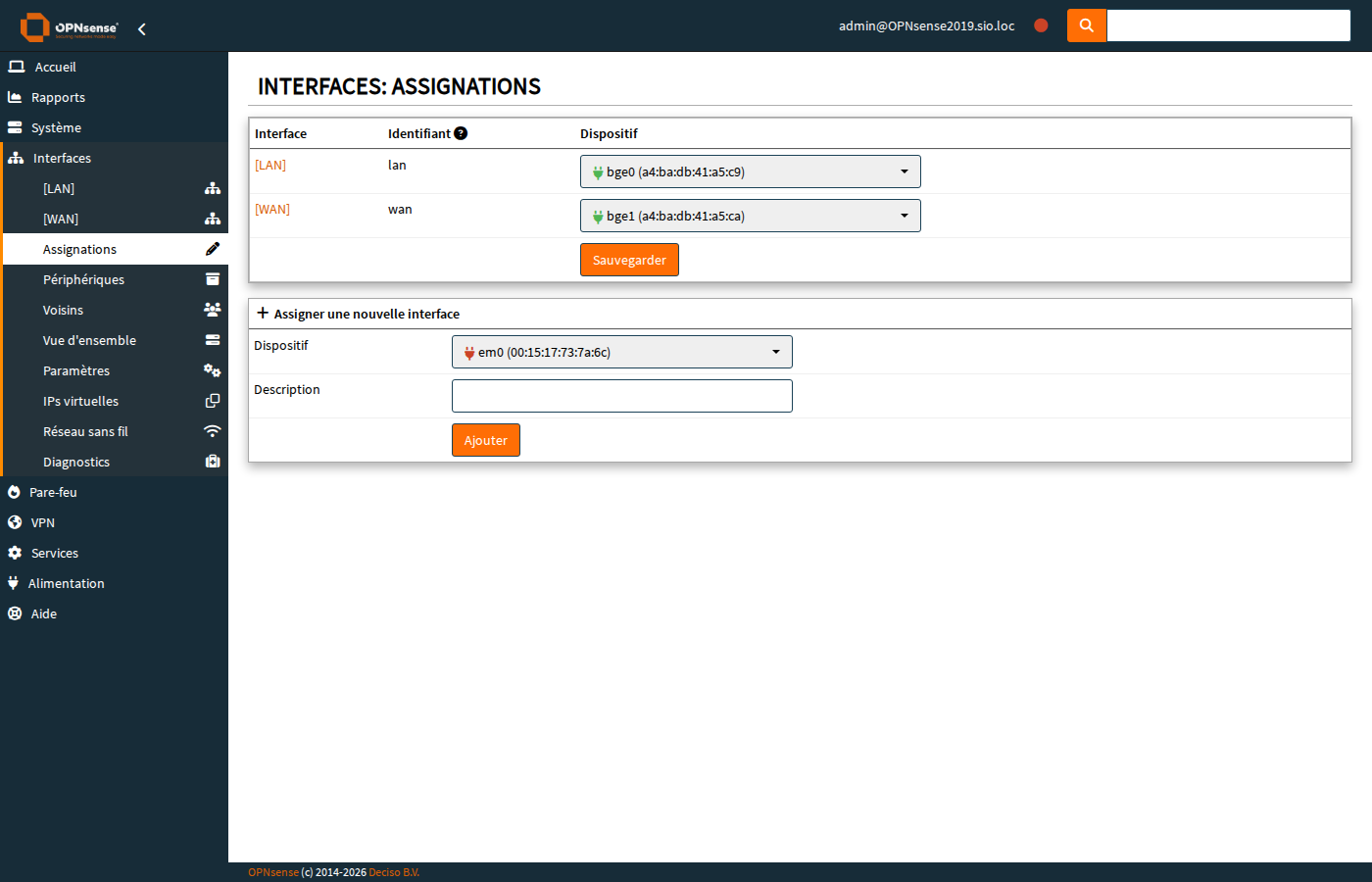

Page d'assignation des interfaces — ajout de la sous-interface VLAN
Étape 4 -- Configurer l'interface
- Cocher Enable Interface
- Modifier la Description :
Serveurs - IPv4 Configuration Type : Static IPv4
- IPv4 Address :
10.0.100.1/24 - Cliquer sur Save puis Apply Changes
4.4 Configurer le serveur DHCP
Étape 5 -- Activer le DHCP pour le VLAN
- Naviguer vers Services > ISC DHCPv4 > sélectionner l'interface Serveurs
- Cocher Enable DHCP server on the Serveurs interface
- Renseigner la plage :
10.0.100.10à10.0.100.250 - Cliquer sur Save
Configuration du serveur DHCP pour le sous-réseau VLAN
4.5 Créer les règles de filtrage
Étape 6 -- Définir les règles firewall
- Naviguer vers Firewall > Rules > sélectionner l'interface Serveurs
- Créer les règles selon la politique de sécurité : - Autoriser le trafic nécessaire (DNS, HTTP/HTTPS, etc.) - Bloquer le reste (deny all implicite)
- Cliquer sur Apply Changes

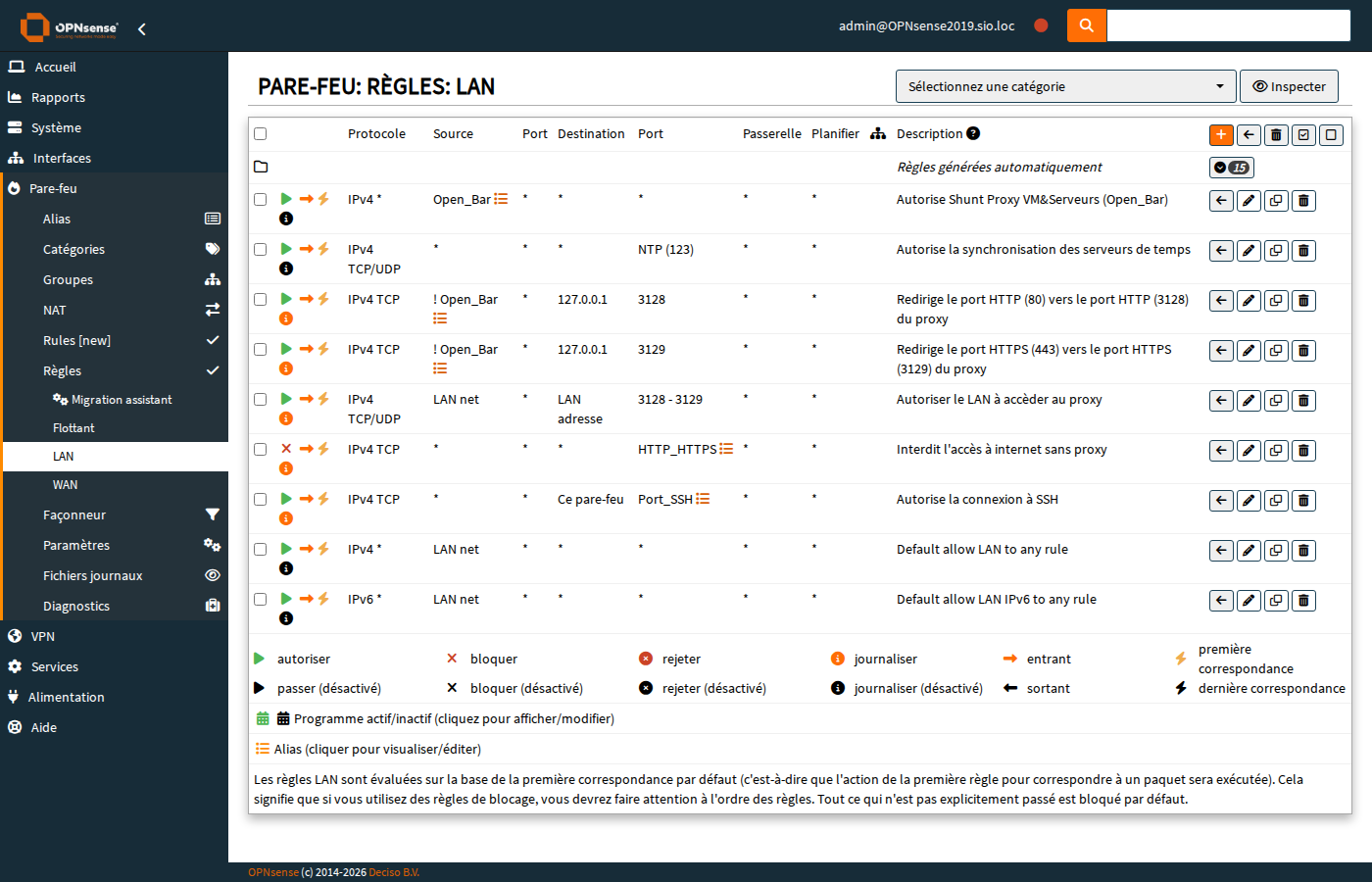

Règles de filtrage sur l'interface LAN
**Rappel :** OPNsense applique un *deny all* implicite. Seul le trafic explicitement autorisé par une règle passera. Commencer par les règles les plus spécifiques, puis élargir si nécessaire.
4.6 Réduire le masque LAN (si premier VLAN)
Étape 7 -- Ajuster le masque du LAN
**Cette étape n'est nécessaire qu'une seule fois**, lors du déploiement du premier VLAN. Elle modifie le sous-réseau LAN existant.
- Naviguer vers Interfaces > LAN
- Modifier le masque de
/16à/24: l'adresse reste10.0.112.1, le masque passe à255.255.255.0 - Cliquer sur Save puis Apply Changes
- Mettre à jour le pool DHCP du LAN en conséquence
5. Vérification
- [ ] L'interface VLAN apparaît dans Interfaces > Overview avec l'IP correcte
- [ ] Un poste connecté au VLAN obtient une adresse DHCP dans la bonne plage
- [ ] Le poste peut pinguer la passerelle du VLAN (
10.0.100.1) - [ ] Le routage inter-VLAN fonctionne selon les règles définies
- [ ] Les règles de filtrage bloquent le trafic non autorisé
- [ ] Le trafic 802.1Q est visible avec
tcpdump -i bge0 -e(tags VLAN présents) - [ ] Les équipements du LAN (10.0.112.0/24) restent accessibles
- [ ] Le DHCP distribue les bonnes options (gateway, DNS) sur le nouveau VLAN
6. Dépannage
| Problème | Solution |
|---|---|
| Interface web inaccessible après changement de masque | Se connecter à la console (physique ou iLO). Vérifier l'adresse LAN avec ifconfig bge0. |
| Pas de DHCP sur le VLAN | Vérifier que le serveur DHCP est activé sur la bonne interface et que la plage est valide. |
| Pas de routage entre VLANs | Vérifier que les interfaces sont activées et qu'une règle autorise le trafic. |
| Trafic bloqué malgré les règles | Vérifier l'ordre des règles (première correspondance = appliquée). Consulter Firewall > Log Files. |
| Pas de tags 802.1Q sur le trunk | Vérifier la configuration du port trunk côté switch (cf. MO-NET-003). |
