Code : MO-PLT-022 | Version : 1.1 | Date : 26 juin 2026 | Auteur : C. Legrand
¶ MO-PLT-022 — Ajouter un serveur à la supervision Prometheus
v1.0 — 13 juin 2026 : création initiale — exporters Windows (windows_exporter) et Linux (node_exporter), installation hors-ligne, pare-feu restreint, déclaration de cible avec libellés lisibles.
¶ 1. Objet
Ce mode opératoire décrit l'ajout d'un serveur à la supervision Prometheus de l'infrastructure BTS SIO. La stack de supervision (Prometheus, Grafana, alerting) tourne sur le CT 200 docker-srv ; étendre sa couverture à un nouveau serveur se déroule toujours en trois temps :
- installer un exporteur sur le serveur à superviser, qui expose les métriques système sur un port HTTP ;
- ouvrir le flux réseau entre le serveur Prometheus et cet exporteur — et uniquement ce flux ;
- déclarer la cible dans la configuration de Prometheus, puis recharger celle-ci à chaud.
Deux familles de serveurs sont traitées : les serveurs Windows (contrôleurs de domaine, serveurs membres) avec windows_exporter, et les conteneurs ou serveurs Linux avec node_exporter. La procédure intègre la contrainte propre au site : le VLAN serveurs n'a pas d'accès Internet, toute installation se fait donc hors-ligne depuis le poste d'administration.
¶ 2. Champ d'application
| Public concerné | Administrateurs de l'infrastructure BTS SIO |
| Serveur Prometheus | CT 200 docker-srv (10.0.112.20), Prometheus v3.3.1, configuration dans /opt/docker/monitoring/ |
| Cibles Windows | Windows Server 2022 — windows_exporter 0.31.7, port 9182 |
| Cibles Linux | Conteneurs LXC ProxMox (Debian/Ubuntu) — node_exporter 1.11.1, port 9100 |
| Outils | smbclient, PowerShell via WinRM, pct (ProxMox), promtool |
| Durée | 15 à 20 minutes par serveur |
¶ 3. Concepts
¶ 3.1 Le modèle « pull » de Prometheus
Contrairement à un agent qui pousse ses données vers un collecteur (modèle de Zabbix ou de Wazuh), Prometheus interroge lui-même ses cibles à intervalle régulier (15 secondes ici) : chaque serveur supervisé expose un point d'accès HTTP /metrics en lecture seule, servi par un exporteur. Si Prometheus n'arrive plus à joindre une cible, la métrique up passe à 0 et l'alerte InstanceDown se déclenche — la panne de la collecte est donc elle-même supervisée.
| Exporteur | Système | Port | Métriques exposées |
|---|---|---|---|
windows_exporter |
Windows Server | 9182 | CPU, mémoire, disques, réseau, services + collecteurs spécialisés (AD, DNS…) |
node_exporter |
Linux | 9100 | CPU, mémoire, systèmes de fichiers, réseau, charge |
cAdvisor |
Hôte Docker | 8080 | Ressources consommées par chaque conteneur |
¶ 3.2 Jobs, cibles et libellés lisibles
Dans prometheus.yml, les cibles sont regroupées par job (un job par type d'exporteur : windows, node, cadvisor). Chaque cible porte des labels : l'infrastructure utilise un label instance lisible (« DC1 (AD principal) » plutôt que 10.0.112.2:9182) et un label role descriptif. Ces libellés se propagent partout : menus déroulants des dashboards Grafana, légendes des graphiques et annotations des alertes.
¶ 3.3 Contrainte hors-ligne du VLAN serveurs
Les serveurs du VLAN 10.0.112.0/24 n'atteignent ni GitHub ni les dépôts de paquets. Le contournement est systématique : les binaires sont téléchargés sur le poste d'administration (connecté au VPN et à Internet), puis poussés vers la cible par le canal adapté — partage administratif C$ pour Windows, scp ou pct push pour les conteneurs LXC.
Épingler les versions : les exporteurs déployés sont volontairement épinglés (
windows_exporter0.31.7,node_exporter1.11.1). Monter de version majeure sans précaution peut renommer des métriques et casser silencieusement les dashboards (panneaux « N/A ») : voir MO-PLT-024.
¶ 4. Prérequis
- Poste d'administration connecté au VPN WireGuard et à Internet
- Identifiants : compte d'administration du domaine (coffre Vaultwarden, item « DC2 ») pour une cible Windows ; clé SSH vers
pve(10.0.112.200) et le CT 200 pour une cible Linux - Binaires téléchargés :
windows_exporter-0.31.7-amd64.msi(dépôt GitHub prometheus-community) et/ounode_exporter-1.11.1.linux-amd64.tar.gz(dépôt GitHub prometheus) - Outils :
smbclientet Python 3 avecpywinrmsur le poste d'administration
Le port de l'exporteur n'est pas un port public. Un exporteur expose l'état détaillé du serveur sans authentification. Le flux entrant vers le port 9182 ou 9100 doit être restreint à la seule adresse du serveur Prometheus (10.0.112.20) : c'est l'objet de l'étape pare-feu, à ne jamais omettre sur une cible Windows.
¶ 5. Procédure
¶ 5.1 Cible Windows — windows_exporter

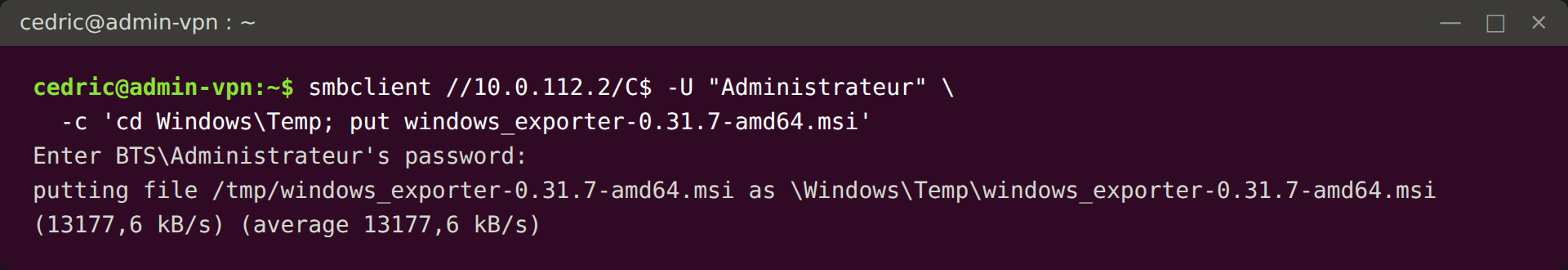

¶ Étape 1 — Téléverser le MSI sur le serveur
Depuis le poste d'administration, pousser le MSI vers le répertoire temporaire du serveur via le partage administratif C$ :
smbclient //10.0.112.2/C$ -U "Administrateur" \
-c 'cd Windows\Temp; put windows_exporter-0.31.7-amd64.msi'

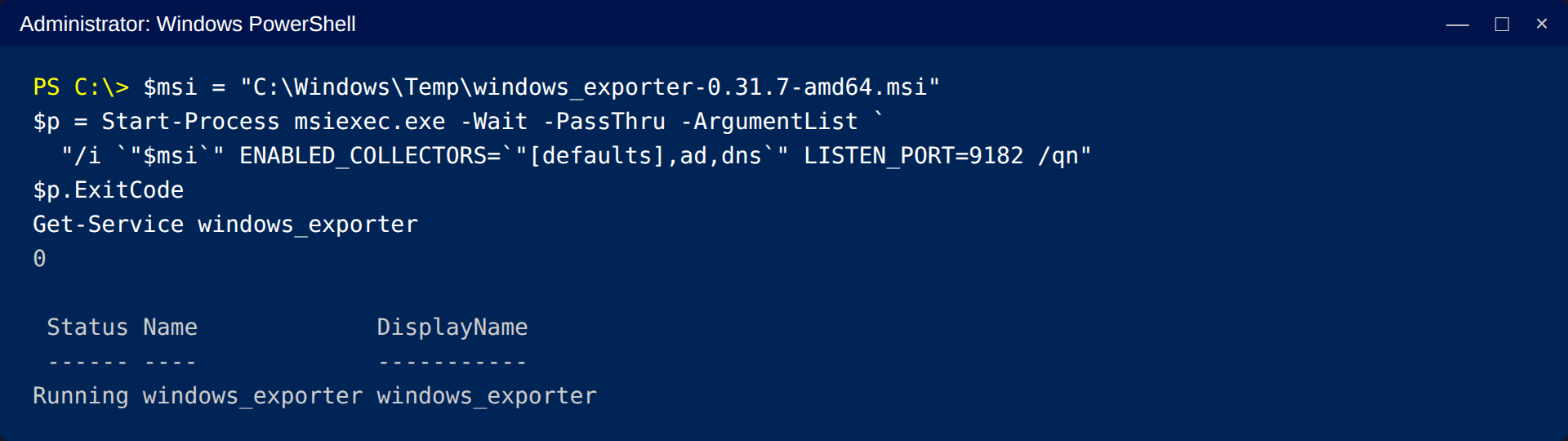

¶ Étape 2 — Installer en silencieux avec les collecteurs adaptés
L'installation se pilote à distance en PowerShell (session WinRM ou console locale du serveur). Le paramètre ENABLED_COLLECTORS accepte le mot-clé [defaults], auquel on ajoute les collecteurs spécialisés utiles — ad et dns pour un contrôleur de domaine :
$msi = "C:\Windows\Temp\windows_exporter-0.31.7-amd64.msi"
$p = Start-Process msiexec.exe -Wait -PassThru -ArgumentList `
"/i `"$msi`" ENABLED_COLLECTORS=`"[defaults],ad,dns`" LISTEN_PORT=9182 /qn"
$p.ExitCode # 0 attendu
Get-Service windows_exporter
Choisir les collecteurs selon le rôle du serveur : sur un serveur membre sans rôle particulier,
ENABLED_COLLECTORS="[defaults]"suffit. Les collecteursadetdnsne fonctionnent que sur un contrôleur de domaine.

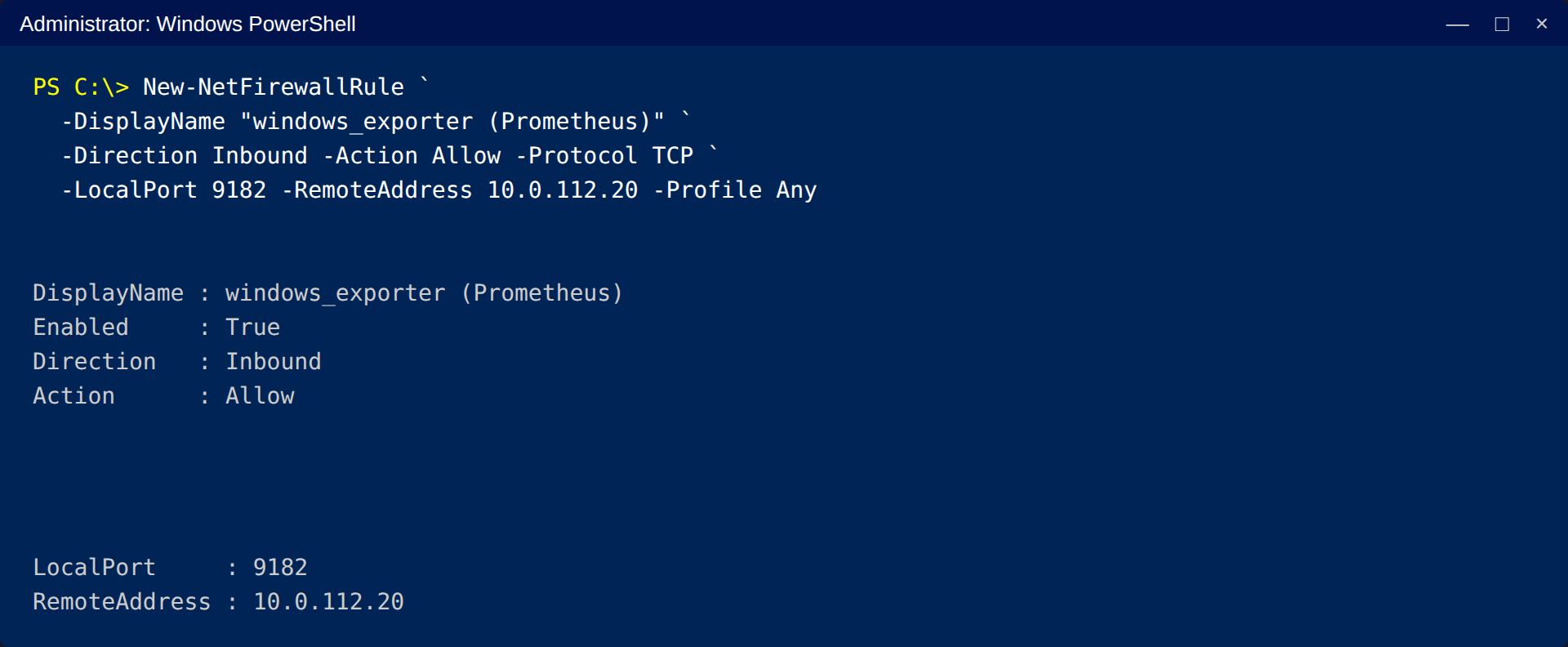

¶ Étape 3 — Restreindre le pare-feu au serveur Prometheus
New-NetFirewallRule `
-DisplayName "windows_exporter (Prometheus)" `
-Direction Inbound -Action Allow -Protocol TCP `
-LocalPort 9182 -RemoteAddress 10.0.112.20 -Profile Any
¶ 5.2 Cible Linux — node_exporter
¶ Étape 4 — Préparer le binaire et l'unité systemd
node_exporter est un binaire statique sans dépendance. Depuis le poste d'administration :
tar xzf node_exporter-1.11.1.linux-amd64.tar.gz
scp node_exporter-1.11.1.linux-amd64/node_exporter root@10.0.112.200:/tmp/
Unité systemd node_exporter.service :
[Unit]
Description=Prometheus Node Exporter
Wants=network-online.target
After=network-online.target
[Service]
User=node_exporter
Group=node_exporter
ExecStart=/usr/local/bin/node_exporter
Restart=on-failure
RestartSec=5
[Install]
WantedBy=multi-user.target

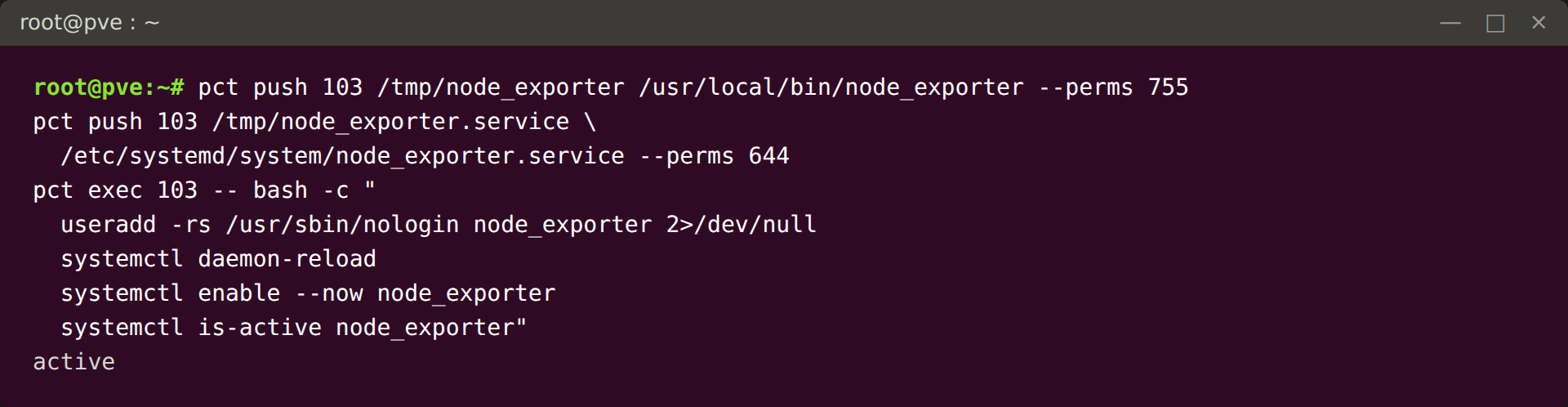

¶ Étape 5 — Pousser les fichiers dans le conteneur et activer le service
Depuis l'hôte pve, pct push dépose les fichiers dans le conteneur sans passer par le réseau, puis pct exec active le service sous un compte de service dédié :
pct push 103 /tmp/node_exporter /usr/local/bin/node_exporter --perms 755
pct push 103 /tmp/node_exporter.service \
/etc/systemd/system/node_exporter.service --perms 644
pct exec 103 -- bash -c "
useradd -rs /usr/sbin/nologin node_exporter 2>/dev/null
systemctl daemon-reload
systemctl enable --now node_exporter
systemctl is-active node_exporter"
Serveur Linux hors ProxMox : remplacer
pct pushparscpvers la cible etpct execpar une session SSH. Le binaire, l'unité systemd et le compte de service ne changent pas.
¶ 5.3 Déclaration de la cible dans Prometheus
¶ Étape 6 — Déclarer la cible avec des libellés lisibles
Sur le CT 200, éditer /opt/docker/monitoring/prometheus.yml et ajouter la cible dans le job correspondant :
- job_name: "windows"
static_configs:
- targets: ["10.0.112.2:9182"]
labels:
instance: "DC1 (AD principal)"
role: "Contrôleur de domaine"
- job_name: "node"
static_configs:
- targets: ["10.0.112.103:9100"]
labels:
instance: "Wazuh SIEM"
role: "Collecte sécurité (CT 103)"
Le libellé est un choix éditorial : le label
instanceremplace l'adresse technique dans toute la chaîne de visualisation. Choisir un nom court, explicite et stable.

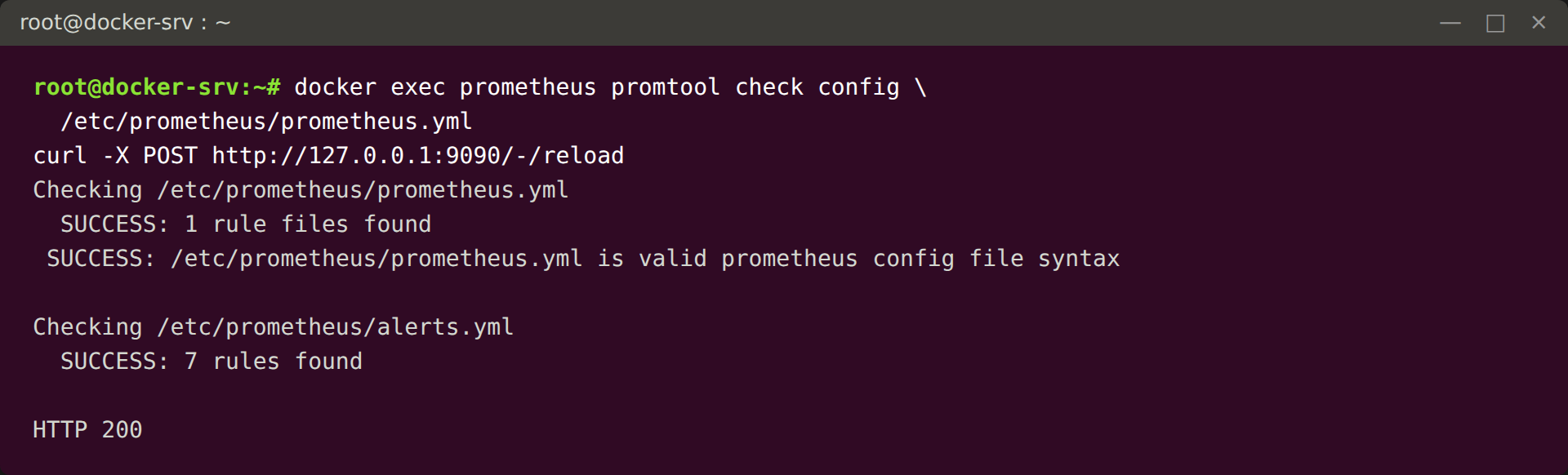

¶ Étape 7 — Valider la configuration et recharger à chaud
docker exec prometheus promtool check config /etc/prometheus/prometheus.yml
curl -X POST http://127.0.0.1:9090/-/reload

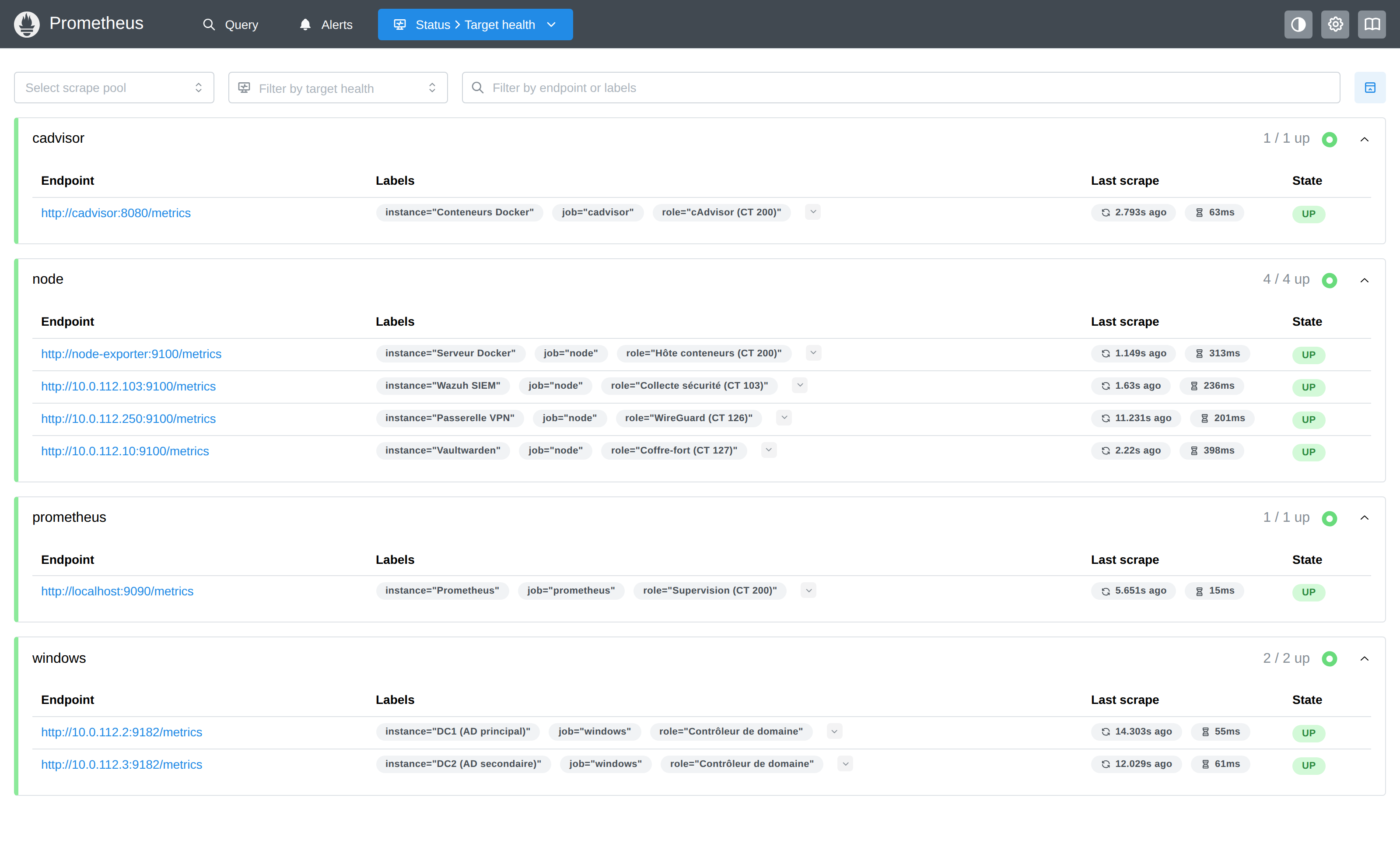

¶ Étape 8 — Contrôler l'état de la nouvelle cible
Ouvrir l'interface Prometheus (cf. MO-PLT-015), menu Status → Targets : la nouvelle cible doit apparaître avec l'état UP en moins d'une minute.
¶ 6. Vérification
- Le service de l'exporteur tourne sur la cible (
Get-Service windows_exporterousystemctl is-active node_exporter) - Le point d'accès répond depuis le CT 200 :
curl http://<ip>:<port>/metrics | head - Il ne répond pas depuis un autre poste du VLAN (règle de pare-feu effective, cible Windows)
- La cible est
UPdans Status → Targets - Les métriques apparaissent dans Grafana (dashboard Windows Exporter 2025 ou Node Exporter Full)
- La cible est couverte par les règles d'alerte existantes — automatique, les règles sont génériques (cf. MO-PLT-023)
¶ 7. Rollback
Retirer la cible : supprimer le bloc de prometheus.yml, valider (promtool) et recharger. Les données historiques restent consultables jusqu'à expiration de la rétention (30 jours).
Désinstaller l'exporteur Windows :
$msi = "C:\Windows\Temp\windows_exporter-0.31.7-amd64.msi"
Start-Process msiexec.exe -Wait -ArgumentList "/x `"$msi`" /qn"
Remove-NetFirewallRule -DisplayName "windows_exporter (Prometheus)"
Désinstaller l'exporteur Linux :
pct exec 103 -- bash -c "
systemctl disable --now node_exporter
rm /usr/local/bin/node_exporter /etc/systemd/system/node_exporter.service
systemctl daemon-reload
userdel node_exporter"
¶ 8. Dépannage
| Problème | Solution |
|---|---|
Cible DOWN, « connection refused » |
Service de l'exporteur arrêté, ou pare-feu bloquant. Vérifier le service, puis contrôler que la règle autorise bien 10.0.112.20 (un test depuis un autre poste est légitimement bloqué). |
Cible DOWN, « context deadline exceeded » |
La cible répond trop lentement (surcharge) ou un filtrage intermédiaire. Tester la latence du /metrics depuis le CT 200. |
node_exporter inactif après redémarrage du CT |
enable omis. Rejouer systemctl enable --now node_exporter. |
| Erreurs d'un collecteur dans les journaux Windows | Collecteur spécialisé (ad, dns) activé sur un serveur qui ne porte pas le rôle. Réinstaller avec la liste adaptée. |
Cible UP mais panneaux Grafana « N/A » |
Noms de métriques différents de ceux attendus par le dashboard. Suivre la méthode du MO-PLT-024. |
¶ 9. Voir aussi
- MO-PLT-015 — Se connecter à Prometheus Accès à l'interface et à la page Targets
- MO-PLT-023 — Règles d'alerte Prometheus Couverture automatique des nouvelles cibles
- MO-PLT-024 — Dashboards Grafana Import et compatibilité des métriques
- MO-PLT-018 — Administration des conteneurs LXC Manipulation de pct
- MO-SEC-001 — Exploitation de Wazuh Le volet événements de sécurité, complémentaire des métriques
¶ Références
- Prometheus — Configuration (
scrape_config, labels) et Management API (/-/reload) - prometheus-community —
windows_exporter(collecteurs, propriétés MSI) - Prometheus —
node_exporter(collecteurs par défaut) - ANSSI — Recommandations relatives à l'administration sécurisée des SI (cloisonnement des flux d'administration)
